前言：本文仅做心得分享，偏美术向审美向，不保证能适用于任何项目，不保证低性能消耗，不建议直接用在商业项目；本文也不是商业教程，也只能是尽量阐述制作过程和思路，不打包票能学会。

我只想白嫖源文件！！（直接拉到最下，别忘了点赞啊喂）

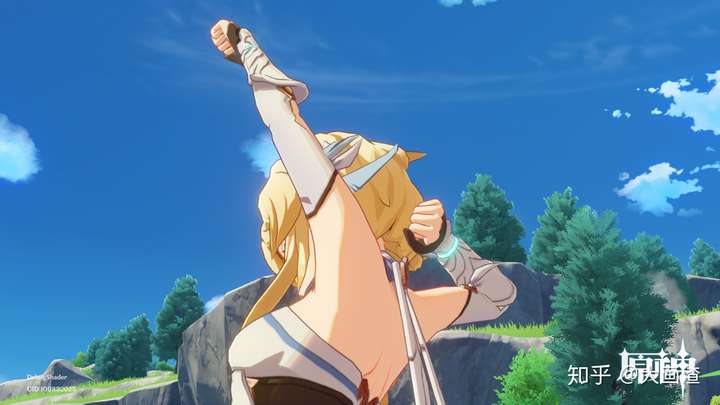

最近这两天原神上线了热度也很高，看着原神角色的皮肤shading（仅指身体脸部用的是其他方法），让我想起上一年在西山居的时候利用业余时间做过一个Ramp生成器和Ramp的一些shader，掏出来发个帖子厚颜无耻的蹭一波原神热度。

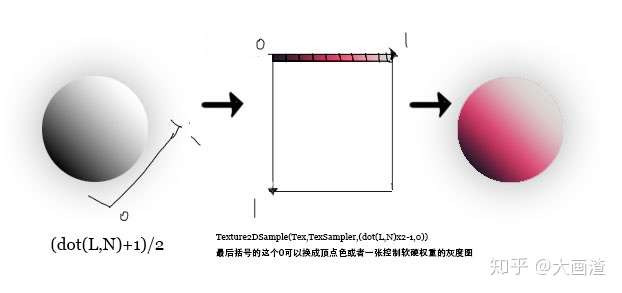

简单扯一下原理Ramp，大佬请跳过这一段，在卡通渲染里面Ramp是很常用的，原理其实也非常简单，先算一个半兰伯特，然然后把Ramp的某一行（uv.x）映射到半兰伯特上。而这张Ramp可以做一个从最软到最硬的一个渐变，如果效果需要我们甚至可以再顶点色或者贴图上去控制（uv.y）阴影在不同区域的软硬变化。

我们不单只可以映射到半兰伯特上，还可以映射到phong，GGX，kajiya-kay，Fresnel，等等等的光照模型。只要你算出一个灰度渐变，你想映射某一组颜色上去都是可以的。

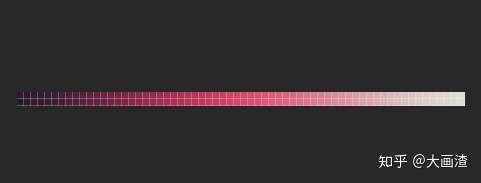

一般的Ramp长这样

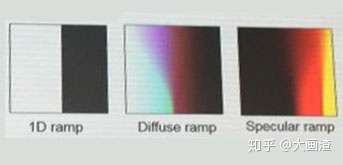

这样

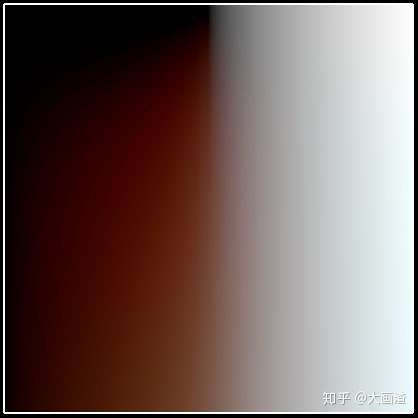

或者这样

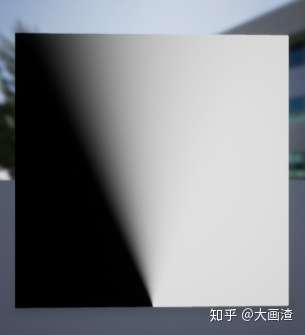

按照第二和第三张图的思路。其实就是横向是映射到半兰伯特上的，上下是控制软硬的。那么我们就可以先通过UV算出一个黑白如下图的渐变，

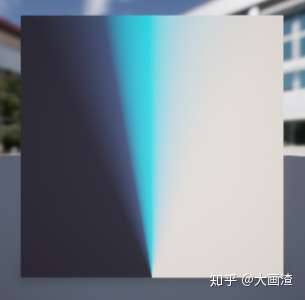

然后把他映射到UE自带的scurve上

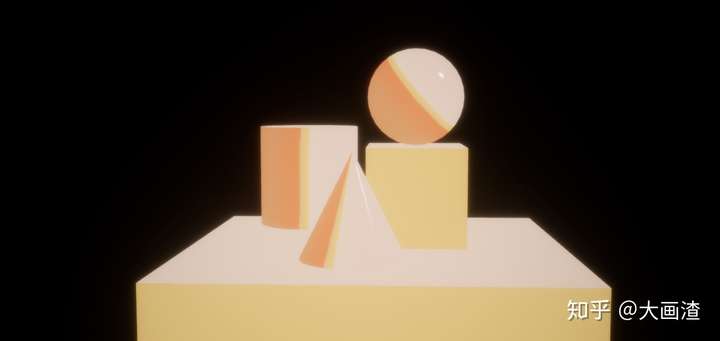

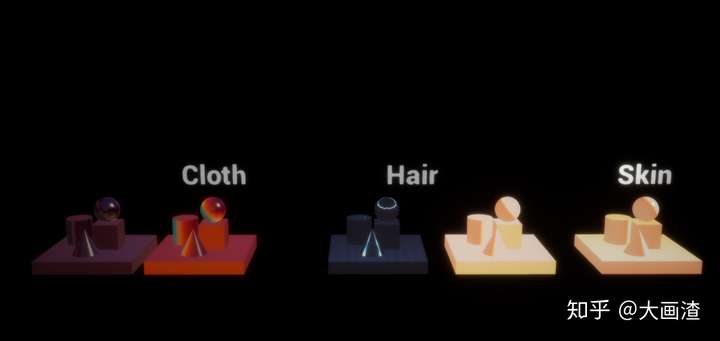

然后我们把图bake下来重映射到半兰伯特上就可以得到如下图效果（这里重新调了曲线的颜色）

用ramp可以给美术同学做到指定色，可以让美术同学根据效果进行颜色调整

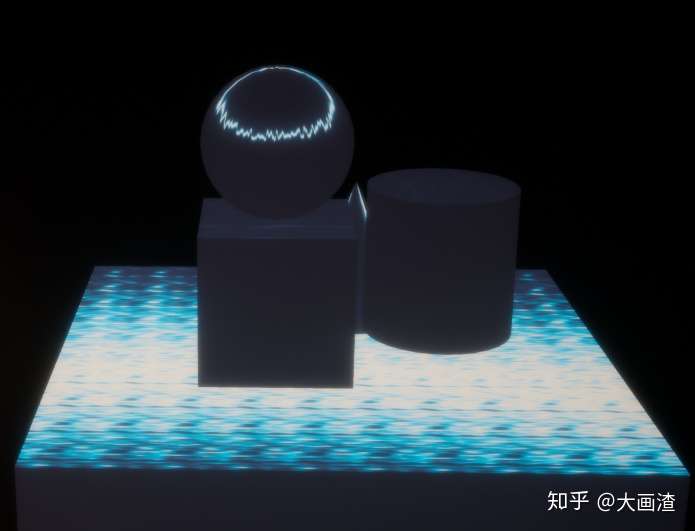

上文中有提到我们除了可以映射半兰伯特还以可以映射到kajiya-kay

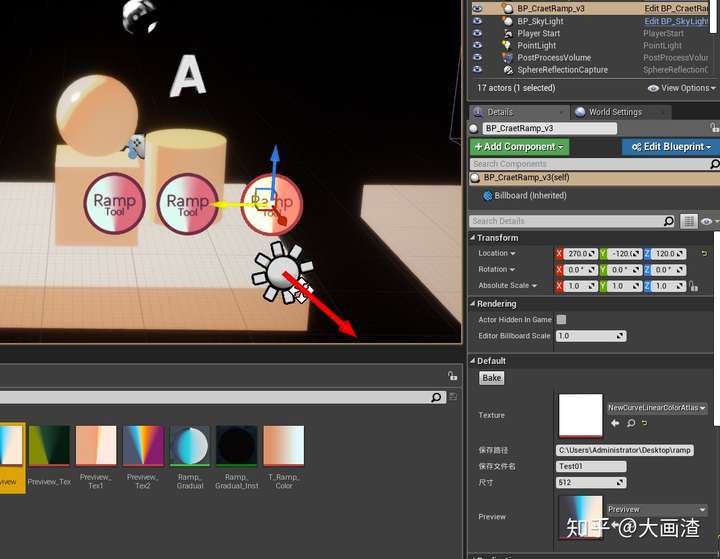

现在把工具的历史版本和几个shading也一起放出，具体使用方法见附件里的 Ramp使用.doc以前是在4.18的版本做的，在4.18版本可以通过前向渲染在材质中获取阴影后面更新到4.23之后就不行了。感兴趣的同学可以自己在ShadingModel里复现一下，这里只提供个思路。

后记：日系卡通渲染其实是一个体系并不是一个shader一个模型就能搞定的 ，要是把这个shader套在一个写实角色的脑壳上一样是丑得一批，在设计，建模，修改法线，着色的全流程都得有一个完整的体系才能做得像那么一回事。

源文件下载:

链接：

https://pan.baidu.com/s/1s9Go3BlPs4bjHH-88TRL8Qpan.baidu.com

提取码：6666
